OK0SAT aneb Lucky-7

OK0SAT

Volací znak: OK0SAT (LUCKY7)
Frekvence: 437,525 MHz
Výstupní výkon: 27 - 30 dBm (0,5 - 1 W)
Polarizace: lineární (kvazi-všesměrová anténa, V-dipól 120°)
Modulace: GFSK, BT = 0,5
Bitová rychlost: 4800 bps
Perioda radiomajáku: 40 sekund

Jak na dekódování BPSK majáku QO-100

Zatím se moc informací neobjevuje - vlasně jen jediná, s odkazem SEM. Existuje ale i jiná možnost, o které se moc neví. Jde o použití dekodéru pro AO-40 od AE4JY. SW již není ve vývoji, ale dá se použít a mailbox zprávy z BPSK majáku dekóduje spolehlivě. Najdete jej na stránkách autora.

Probíhá úprava na transponderech QO-100

Aktuální informace z "horního" BPSK majáku satelitu (15.3.19)

K HI de Qatar-OSCAR 100 (DL50AMSAT)
UPT: 26d 15h 34m CMD: 117 LEI_REQ: 0 LEI_ACT: 0
TEMP: 53 C VOLTAGES: 1.0 1.8 1.0 1.0 1.8 1.5 1.3 0.0 0.5 Volts
TFL: 0 TFE: 0 TFH: 0 HFF: 0 HTH: 0 HR: 0

L HI de Qatar-OSCAR 100 (DL50AMSAT)
Transponder is open for general use since 2019-02-14.
Enjoy the Narrow Band (NB) and Wide Band (WB transponders.
Follow the guidelines and keep transmiter power below beacon.
For more information visit: http://amsat-dl.org/
QO-100 was brought to you by Es'hailSat, QARS and AMSAT-DL.
Good Luck and Good DX via the first geostationary P4-A satellite

M HI de Qatar-OSCAR 100 (DL50AMSAT)
*** NB TRANSPONDER MAINTENANCE IN PROGRESS ***
In the comming days we will be testing various settings to
optimize the transponder for all users.
There may be temporary degradations. Transponder gain will be
reduced but SNR should improve. The process may take several
iterations until we have found the best overall settings.
Beacon power levels will be adjusted later. Please stay tuned!

QO-100 (Qatar Oscar) Amsat Phase-4

Satelit je na geostacionární dráze na poloze 25,8° východně, transpondéry budou oficiálně spuštěny 22. února 2019 za účasti jeho Excelence Abdullah bin Hamad Al-Attiyah - A71AU, bývalým místopředsedou vlády Kataru a předsedou Qatar Amateur Radio Society (QARS). Hlavní pozemní stanice má Call A71A, pozemní stanice z AMSAT-DL v Observatoři Bochumi je také připravena s Call DL50AMSAT. Podrobné aktuality naeznete na stránce Amsat-UK.

Signál ze satelitu lze online sledovat na WEB SDR přijímači případně na širokopásmovém monitoru. Popis satelitu je TADY. Se směrováním antény výborně pomůže utilita od Google. Z mého QTH u Slaného je to azimut 160°, elevace 30,6° a natočení LNB -12.6°.

Nový Web RX zprovoznil také OK1PHU v Hlinsku.

Pár rad pro usnadnění směrování

Es'hail-2 nese dva TT&C majáky na 10706 and 11205 MHz. Jestli máte anténu správně nasměrovánu, slyšíte oba majáky s téměř stejnou intenzitou (+/- 5 dB). Pokud slyšíte jen maják na 10706 a neslyšíte 11205, jste nasměrováni na ArabSat 5A 30.5° East. Pokud slyšíte jen maják na 11205 a neslyšíte 10706, jste nasměrováni na Astra 1KR 19.2° East. Dobrým vodítkem může být maják 11199.8 na Es'hail-1, který je na pozici 26° East.

11.2.2019 v 9:00 byl transpondér uvolněn pro experimentální provoz, po oficiálním ceremoniálu budou vyznačeny kmitočtové hranice transpondéru.

Úzkopásmový neinvertující transponder (250 kHz)
Uplink 2400.050 - 2400.300 MHz RHCP
Downlink 10489.550 - 10489.800 MHz



Širokopásmový transponder (8 MHz)
Uplink 2401.500 - 2409.500 MHz RHCP
Downlink 10491.000 - 10499.000 MHz horizontal

Minimální sestava pro SSB komunikaci
Pro příjem - postačí 60-90 cm SAT-TV parabola, LNB a DVB-T "klíčenka" + SDR software (více zde)
Pro provoz - 3 cm LNA s transvertorem do amatérského pásma, 13cm vysílač 10W PEP do paraboly 60-90 cm.

První testy potvrzují výbornou citlivost přijímače - M0EYT zkoušel na uplinku 500mW do 1,2m paraboly a tato sestava produkuje čitelný SSB signál, 100mW stačí na čitelný CW signál na výstupu transpondéru. G0HIK pracoval s 2W do 25 el. lineární Yagi a SSB signál byl výborně čitelný.

Minimální sestava pro DATV (DVB-S2) komunikaci
Pro příjem - 60-90 cm SAT-TV parabola a LNB se standardním SAT přijímačem (DVB-S2)
Pro provoz - navíc vysílač  25W PEP do 2.4m paraboly s  modulátorem DVB-S2 (2M Sym/s videostream)

Signál z transpondéru bude předávat i ON0SNV.

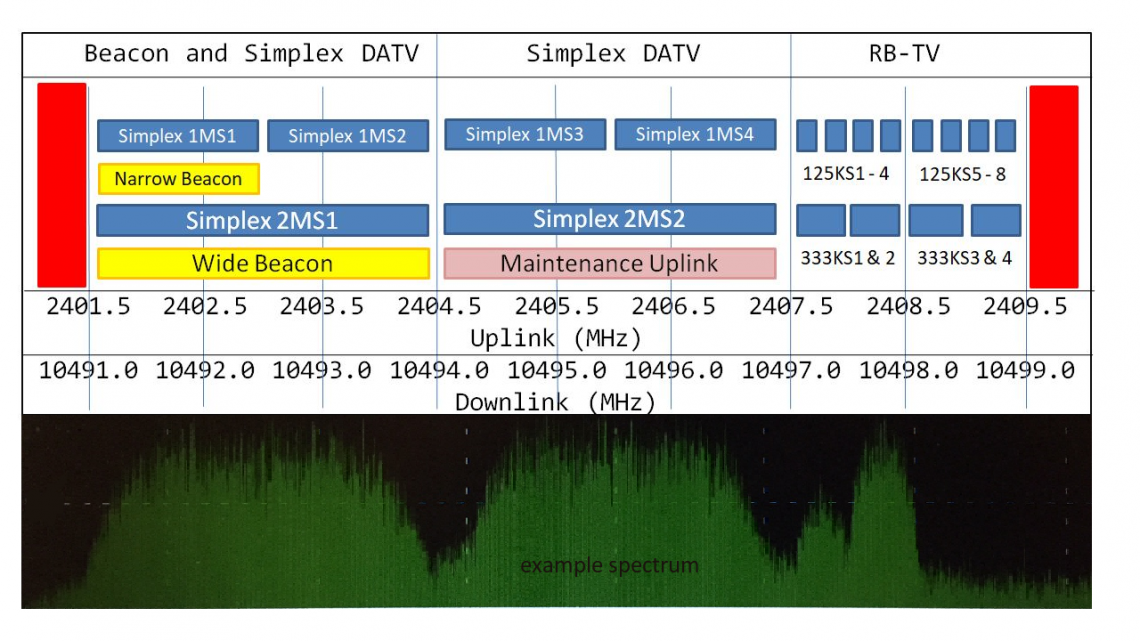

  • Pokrytí signálem a Bandplan

Kde najít aktuální informace?

Aktuální stav na satelitním nebi je k dispozici na stránce AMSAT. Další seznam je na stránce DK3WN, kde je k dispozici přehled nejen aktuální telemetrie aktivních satelitů. Informace o aktuálních QSO na transpondérech atd. najdete TADY

Mnoho provozních informací najdete na stránce AMSATu a také na výborně zpracovaných stránkách PE0SAT. O plánovaných startech a dalším dění se včas dozvíte TADY.

Aktivní satelity s lineárními transpondéry:
AmSat

V současnosti používané zařízení

Duplexní TRX s 50W na obou (VHF i UHF) pásmech s horizontálními Yagi anténami - 8el. pro 70cm a 5el. pro 2m. Na 10m využívám KV TRX a 3el. Yagi. Žádné antény nejsou ovládané v elevaci, takže při pozici satelitu nad ca 30° jsem, co se týče signálu na satelitu, dost silně omezen - ale provozovat se to dá :-)

S touto konfigurací ale naopak není problém pracovat ve všech dostupných SAT módech v mezních vzdálenostech, když je satelit těsně nad horizontem - nakonec spojení s N4ZQ to potvrzuje...

AO-7 QSO

AO-7 aneb jak to kdysi začalo...

AO-7 AO-7 pohled dovnitř...



Po mnoha letech neaktivity, jsem zase začal koukat po amatérských satelitech. Začalo to, když se v červnu 2002 opět, po 21 letech mlčení, zázračně probudil k životu AO-7 a zlákal mě k prvním pokusům.

Začátek byl snadný a potřebné zařízení má k dispozici většina radioamatérů na stole. Pro Uplink je potřeba jakýkoliv TRX pro 2m a Downlink RX na 10m. Po několika pokusech do toho každý přijde a pak už je snadné korigovat dopplerův posun, směrování antén atd.

Jako první je třeba si pořídit nějaký SW, který nám řekne, kdy je který satelit v dosahu. Já používám výborný Orbitron

Pro základní práci není třeba antény směrovat v elevaci. Pokud se smíříme s úniky signálu vlivem stáčení polarizace a v době, kdy je satelit nad námi, není co řešit.
