Pluto jako generátor pro kmitočty nad 6 GHz?

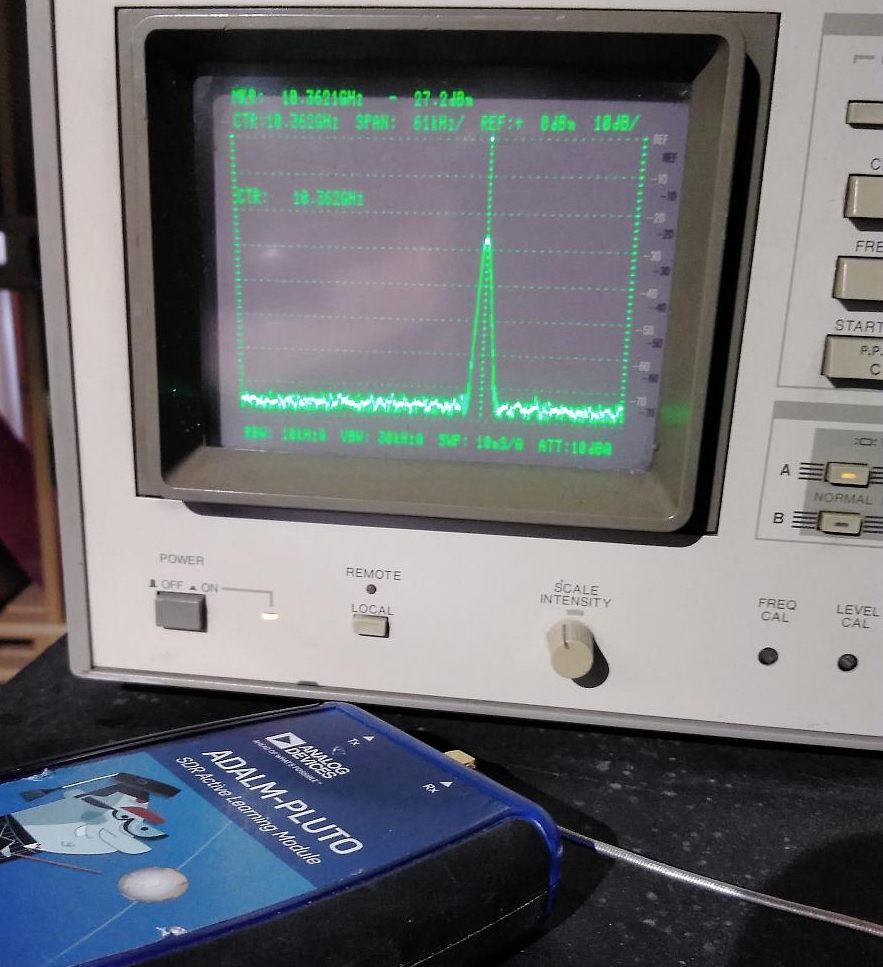

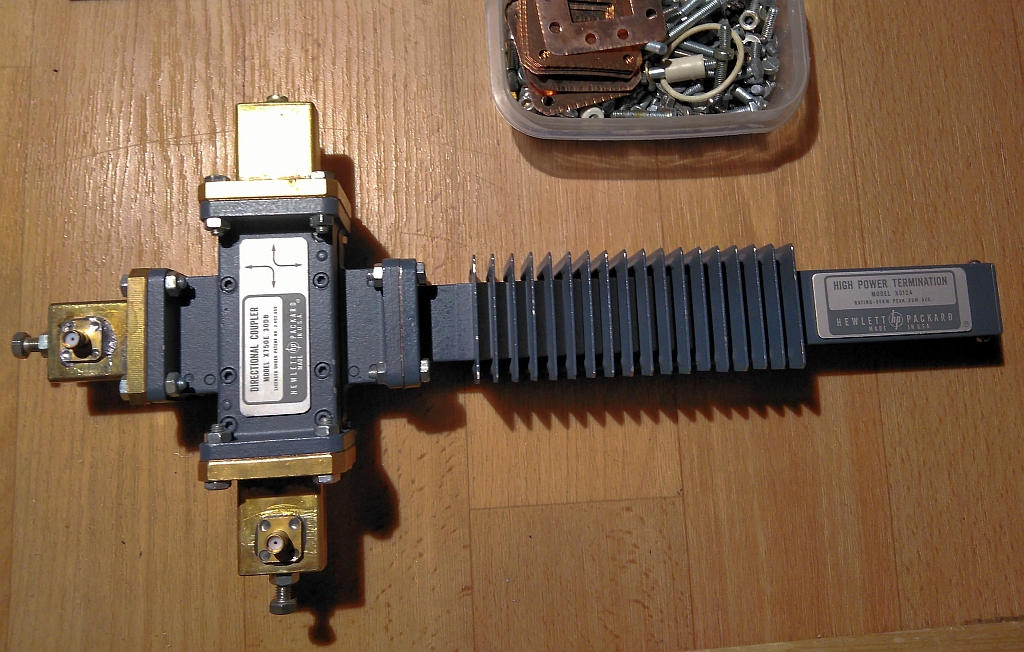

Proč ne? Napadlo mě zkusit použít 3 harmonickou a podívat se analyzátorem, jak to bude vypadat. Překvapení se nekonalo a - funguje to! Což mě samosebou velmi těší, můžu tak snadno nastavovat přechody a filtry pro MW zařízení nad 6 GHz. Vyzkoušeno v praxi při nastavení nové směrové vazby a útlumáku pro pásmo 3cm...



SATSAGEN - spektrální analyzer

SATSAGEN je aplikace pro Windows od Alberta IU1KVL, která umožňuje využít PlutoSDR jako levný spektrální analyzátor a rozmítaný generátor.

PLutoSDR - Spectrum analyzer

Program je k dispozici na stránce autora...

PTT pro PlutoSDR

V novém FW je podporován na portu GPO0 signál pro PTT. Je ale třeba převést úroveň 1.2V např. pomocí optočlenu. Dejte jen pozor na fakt, že při bootu Pluta se výstup na ca 5 vteřin aktivuje...

PTT PlutoSDR

Pluto SDR jako generátor či spektrální analyzátor do 6 GHz

Samozřejmě toto hned napadne každého, kdo si s ním bud hrát trochu déle. A samozřejmě je to možné, první výsledky jsou již na světě a lze je snadno otestovat. Jakýkoliv program pro SDR transceiver (např. SDR# či SDR Console) z Pluta rázem udělá VF generátor.

Spektrální analyzátor už je poněkud složitější, ale dostupný - jednou z možností je využití ssh terminálu:

Pluto SDR spectrum analyzer

Výpis programu a popis instalace je v tomto odkazu.

Nový kabát pro Pluto

Protože jsem se rozhodl Pluto vzít sebou na cestu do EI, dostal nový kabát z duralového krytu starého analogového modemu. Současná konfigurace využívá USB port pouze pro napájení TRXu, komunikace jede po LAN.

 Pluto SDR krabice

Uvnitř to vypadá takto:

Pluto - Inside box

Aby krabička vypadala trochu k světu, potiskl jsem přední a zadní panel papírovou samolepicí folií s natištěným motivem. Tiskl jsem na obyčejné laserové tikárně.

Zamrzání komunikace

Velmi často mi zamrzala komunikace Pluta po ethernetu, až se nakonec podařilo odhalit viníka - izolované země. Já to vyřešil jednoduchým spojem na napájecí tlumivce:

 Pluto SDR

Od Robina Getze (vývojář Analog Devices) jsem posléze dostal tuto radu:

Depends on the problem you are describing. Shorting the DC choke can allow RF problems to pop up on certain PCs. Most problems are an interrupt storm from the USB3320 and bad Linux driver which crashes when it can’t handle all the interrupts. Increasing R88 to 24.9 kΩ fixes that.

Nicméně, nezkoušel jsem ji, v mém případě je řešení dostačující, protože jej nemám přímo spojen s PC. Po komunikaci Pluto chodí excelentně, doporučuji ovšem minimálně 100MHz ethernet!

Pluto SDR na ethernetu nebo WiFi?

Ano a není to žádný problém. Při pokusech jsem se chvíli zamotal, než mě napadlo si POŘÁDNĚ přečíst, jak se provádí změna konfigurace - tj. změnit soubor config.txt v Plutu a pak jej NEODPOJOVAT FYZICKY, ale jen jako zařízení od USB portu v systému Windows. Rekonfigurace pak proběhla naprosto bez problémů a SDRko začalo dělat co má. USB/WiFi modem je D-Link typu DWA-131, ethernet modem je Axagon ADE-XA. Systém je našel bez problémů a konfigurace proběhla napoprvé.

 Pluto SDR goes WiFi and ethernet

Vlevo je první pokus s připojenými modemy pro ethernet i WiFi najednou, po odzkoušení funkčnosti obou přenosů je vpravo výsledná konfigurace s ethernetem. Po ethernetu i WiFi není problém v příjmu s maximální šířkou pásma, použit program SDR#. Vše pracuje jak má - velkou předností je možnost tuto konfiguraci umístit kamkoliv (např. ke stožáru ard.) a vše ovládat vzdáleně. Máme totiž k dispozici plnohodnotný remote SDR TRX.

Na závěr jedna malá praktická poznámka - používejte kvalitní stíněné kabely a pro napájení Pluta i kvalitní zdroj. Jakékoliv rušení nebo silové pulsy vedly v mém případě vždy k zamrznutí komunikace...

Jdeme na 23cm a 13 cm

Od Vládi OK1DGR jsem kdysi dostal polotovar ozařovače pro parabolu, takže dnes přišel čas na jeho kompletaci. Teflon, kousek semirigidu a ozařovač může do paraboly. Jen ji před tím musím sundat z půdy, vymyslet nějakou montáž se stojanem a udělat držák pro tento ozařovač. Takže nudit, se určitě nebudu...

Ozařovač 23/13cm

První pokusy na pásmech

Zatím zkouším SDR# a SDR Konzoli V3, konzole je výrazně náročnější na PC a to tady nemám žádnou hračku (SSD disky + 12 GB RAM). U sharpu se mi stream zpracovává naprosto spolehlivě, bohužel konzole se seká. Ještě projdu nastavení, ale zatím mě moc nenadchla. Zatím používám šířku pásma 4 MHz a SDR# pracuje spolehlivě. První pokusy, jdeme na Air Band...

Air Band on Pluto

K večeru jsem pokoušel FM pásmo, nastavil šířku 110 kHz a nestačil se divit, co je tady poblíž Práglu přijímatelných stanic z DL a SP. Dostavilo se takové malé DéJa vu, pocit, kdy je na každém kanáru pásmového rastru stanice a lze ji naladit a poslouchat

Ráno jsem na terasu provizorně vystrčil dualband "bílou hůl" 144/432 MHz, ale při provozním aktivu jsem na ni poslouchal i stanice na 23cm. Citlivost Pluta mě opravdu velmi mile překvapila. Dopoledne se na chvilku spustila Es směrem do R3 a tak jsem přeladil na OIRT. Pásmo bylo plné ruských FM stanic, spolehlivě šlo u všech stereo...

 E sporadic

To vše proběhlo na Windowsech, ale mezitím už jsem zprovoznil ve Virtual Boxu Ubuntu a bude následovat hraní s Linuxem.

Parametry

Údaje od výrobce:

- rozsah 325MHz až 3.8GHz
- šířka pásma 20 MHz
- převodníky 12 bit ADC a DAC

Protože jak známo, výrobce se v parametrech vždy jistí, provedl jsem potřebné SW úpravy pro rozšíření možností  (viz odkazy) a otestoval TRX s programem SDR#. Výsledek úprav:

- rozsah 68 MHz až 6 GHz
- šířka pásma 56 MHz
- dvoujádrový procesor

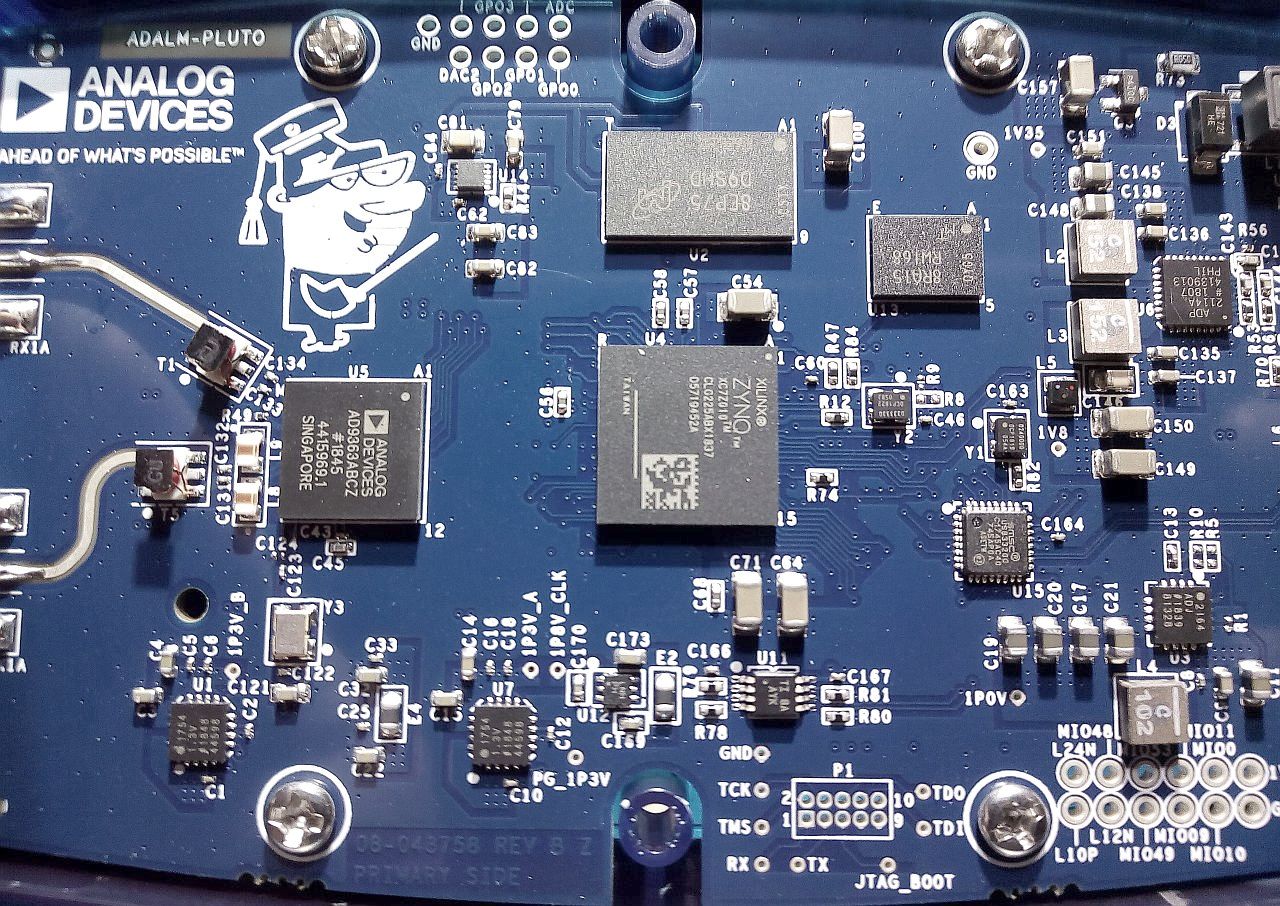

Přijímač se zdá být po prvních pokusech velmi citlivý. TRX má dva nezávislé anténní konektory a tudíž plně duplexní provoz. Schema TRXu ja TADY a a veškeré info k HW je k dispozici TADY

Blokové schéma TRXu a co je vlastně uvnitř

     Pluto SDR - blok. sch.     Pluto SDR
